Datos del producto:
|
| Anchura de corte máxima (milímetros): | Otro | Max. Cutting Thickness (milímetros): | 16 milímetros |
|---|---|---|---|
| Nivel automático: | Manual | Ángulo de corte: | 90 |
| Longitud de la cuchilla (milímetros): | 25 milímetros | Viaje de Backgauge (milímetros): | 10 - 80 milímetros |
| Profundidad de la garganta (milímetros): | 300 milímetros | Peso (kilogramos): | 1400 KILOGRAMOS |
| Voltaje: | 380-400V | Dimensión (l*w*h): | 1650*750*1800m m |
| Factores de venta dominantes: | Precio competitivo | Industrias aplicables: | Talleres de reparaciones de la maquinaria, otro |
| Ubicación de la sala de exposición: | Reino Unido | Tipo del márketing: | Producto ordinario |
| Componentes de la base: | Motor, bomba | Nombre: | Sola punzonadora hidráulica |
| Servicio post-venta proporcionado: | Recambios libres, instalación del campo, encargando y entrenando, ayuda en línea, soporte técnico vi | Después de servicio de garantía: | Soporte técnico video, ayuda en línea, recambios, mantenimiento de campo y servicio de reparación |
| Ubicación del servicio local: | Reino Unido, Francia | Puerto: | Shangai |
| Alta luz: | Q35Y-16,esquileo del metal del cerrajero 55Ton,cortadora hidráulica del sacador |
||

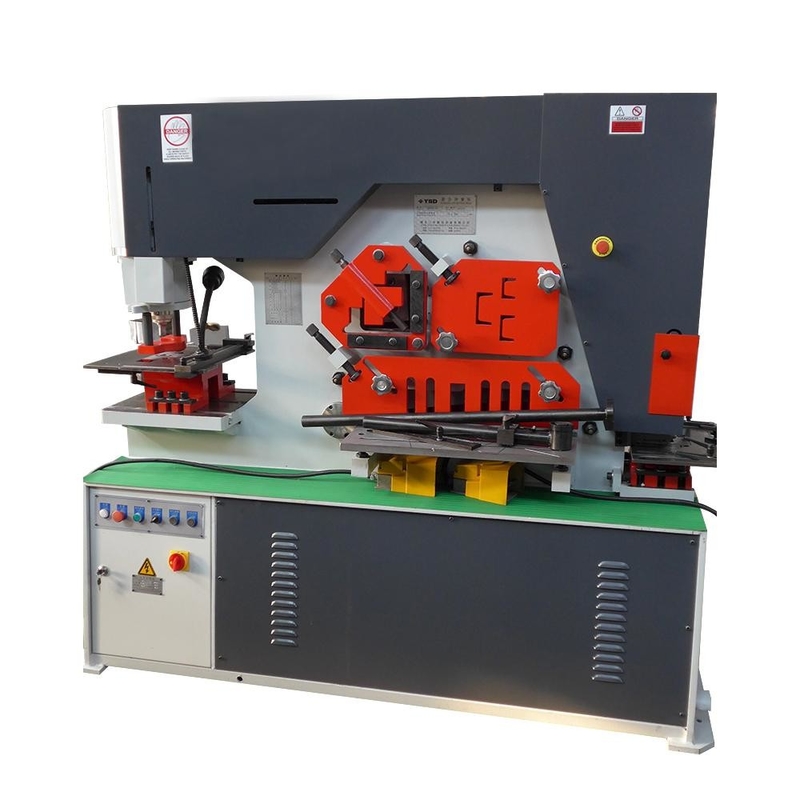

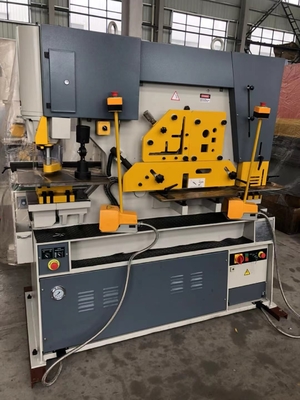

Manual de fabricación profesional 380-400v, punzonadora hidráulica y cizalla, punzonadora y cizalla
Principales funciones y características.
- Máquina punzonadora y cizalla hidráulica de dos cilindros
- Cinco estaciones independientes para punzonado, cizalla, entalladora, corte de secciones
- Mesa de punch grande con cabezal multiusos
- Bloque de mesa removible para aplicaciones de punzonado de canal voladizo / ala de vigueta
- Soporte de troquel universal, soporte de punzón de fácil cambio instalado, adaptadores de punzón suministrados
- Estación de cultivo monobloque sólido en ángulo, redondo y cuadrado
- Estación de muescas trasera, avance lento de baja potencia y carrera ajustable en la estación de punzonado
- Sistema de lubricación a presión centralizado
- Cuadro eléctrico con elementos de protección contra sobrecargas y mandos integrados
- Pedal móvil de seguridad
|
MODELO
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
|
PUÑETAZOS
|
|
|
|
|
|
Presión de perforación
|
55 toneladas
|
75 toneladas
|
110 toneladas
|
140 toneladas
|
|
Capacidad de perforación
|
¢22x20
|
¢26x22
|
¢31x27
|
¢36x32
|
|
(Diámetro x Espesor)
|
¢50 x 9
|
¢50 x 12
|
¢50 x 17
|
¢50x23
|
|
La profundidad de la garganta
|
300
|
355
|
400
|
600
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
Punzonado de brida de canal (altura)
|
180
|
180
|
180
|
180
|
|
máx.Longitud de la carrera
|
100
|
100
|
100
|
100
|
|
Ciclos/Min.(carrera de 20 mm)
|
30
|
30
|
28
|
40
|
|
Altura de trabajo hasta morir
|
950
|
1050
|
1050
|
1120
|
|
CIZALLA PLANA
|
|
|
|
|
|
Cizalla de barra plana
|
350x15
|
460x15
|
610x18
|
600x20
|
|
(Ancho x Grosor)
|
240x20
|
300x20
|
400x25
|
400x30
|
|
Longitud de la hoja
|
410
|
485
|
620
|
610
|
|
Ajuste de brida angular
|
70
|
75
|
90
|
100
|
|
Altura de trabajo
|
910
|
926
|
920
|
920
|
|
CORTE DE ÁNGULO
|
|
|
|
|
|
A 90º Cizallamiento
|
130x130x13
|
152x152x13
|
152x152x18
|
205x205x18
|
|
A 45º Corte de inglete
|
60x60x6
|
60x60x6
|
70x70x7
|
70x70x7
|
|
Altura de trabajo
|
1115
|
1165
|
1185
|
1185
|
|
CIZALLA DE BARRAS
|
|
|
|
|
|
Cizalla de barra redonda
|
¢45
|
¢50
|
¢60
|
¢65
|
|
Cizalla de barra cuadrada
|
40x40
|
50x50
|
50x50
|
55x55
|
|
Corte de canal
|
130*
|
152*
|
180*
|
203*
|
|
Cortante de viga I
|
130*
|
152*
|
180*
|
203*
|
|
Altura de trabajo
|
1220
|
1270
|
1310
|
1370
|
|
MUESCA
|
|
|
|
|
|
Muescadora rectangular (ancho x profundidad x profundidad)
|
50,8x90x9
|
50,8x90x12
|
63,5x90x13
|
63,5x90x16
|
|
Vee-Notcher (Lado x Lado x T)
|
90x90x10*
|
90x90x12*
|
105x105x13*
|
105x105x16*
|
|
Muesca en V grande (Lado x Lado x T)
|
145x145x8*
|
145x145x10*
|
145x145x13*
|
145x145x13*
|
|
Altura de trabajo
|
910
|
926
|
920
|
920
|
|
UTILLAJE ESPECIAL
|
|
|
|
|
|
Prensa plegadora en V simple (ancho x alto)
|
250x15*
|
250x15*
|
250x20*
|
250x20*
|
|
Prensa plegadora en V múltiple (ancho x alto)
|
500x5*
|
500x5*
|
700x5*
|
700x5*
|
|
Ángulo de flexión
|
102x6*
|
102x8*
|
102x13*
|
102x13*
|
|
Muescas de tubería
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
|
OTRO
|
|
|
|
|
|
Motor
|
4 kilovatios
|
5,5 kilovatios
|
7,5 kilovatios
|
11 kilovatios
|
|
Ocho netos (abr.)
|
1600 kg
|
1800kh
|
3800kg
|
4800kg
|
|
|
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
|
|
Peso bruto (abr.)
|
1800kg
|
2000kg
|
4000kg
|
5000kg
|
|
|
|
|
|
|
|
Dimensiones de la máquina (abr.)
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
|
(largo x ancho x alto)
|
|
|
|
|
|
Nombre
|
Punzonadora Hidráulica Simple
|
|
máx.Espesor de corte (mm)
|
16mm
|
|
Nivel Automático
|
Manual
|
|
Ángulo de corte
|
90
|
|
Longitud de la hoja (mm)
|
25mm
|
|
Recorrido del tope trasero (mm)
|
10 - 80mm
|
|
Profundidad de garganta (mm)
|
300mm
|
|
Condición
|
Nuevo
|
|
Nombre de la marca
|
DC40Y
|
|
Potencia (kW)
|
4 kilovatios
|
|
Peso (KG)
|
1400 kg
|
|
Lugar de origen
|
Porcelana
|
|
Voltaje
|
380-400v
|
|
Dimensión (L*W*H)
|
1650*750*1800mm
|
|
Certificación
|
ce
|
|
Garantía
|
1 año
|
|
Informe de prueba de maquinaria
|
Previsto
|
|
Inspección saliente de video
|
Previsto
|
|
Componentes principales
|
motor, bomba
|
