Datos del producto:
|
CORTADORA DE LA PLACA: | ESQUILEO HIDRÁULICO DEL CNC | Voltaje: | 220V/380V |
---|---|---|---|
nombre: | máquina de corte | Sistema de control: | Control de Estun E21 NC |
Cortar el material: | Metal de la aleación | Nombre de producto: | máquina de corte hidráulica del CNC |
Tipo: | Cortadora de hoja de metal | ||
Alta luz: | guillotina 4m m del Nc de la máquina del esquileo del hierro 3.3t,Máquina del esquileo de LAMI-NOVA para cortar el hierro,máquina 12m m del esquileo 3.3t |

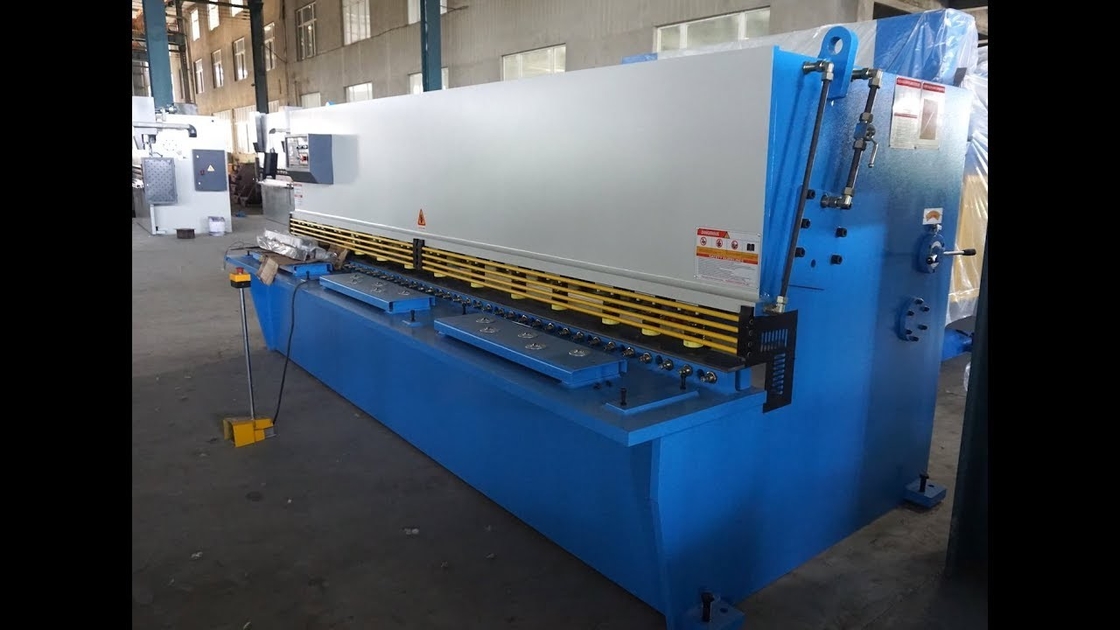

máquina de corte de hoja de 4m m 6m m 8m m de la placa 12m m hidráulica del hierro, máquina de corte de la chapa del NC
La estructura del marco de la máquina de corte adopta la soldadura completamente de acero; la cuatro-esquina y ocho-echó a un lado los carriles de guía de ángulo recto tiene la alta precisión, la buena rigidez y cargar hidráulico. El sistema hydráulico adopta la válvula integrada del enchufe bidireccional, y se puede equipar del indicador digital del movimiento, del dispositivo de protección fotoeléctrico y del banco de trabajo móvil. La máquina de corte tiene función de doble acción del resbalador superior y baja el cojín hidráulico, y el movimiento de la presión de trabajo se puede presionar dentro de la gama especificada. El proceso requiere el ajuste, y la operación es simple y centralizada usando los botones.
El marco completamente soldado con autógena adoptado, la tensión eliminada vibración, la alta rigidez, el sistema de conducción hidráulico, el sistema de la vuelta del cilindro del nitrógeno, el dispositivo robusto y durable, de la cuchilla del hueco de ajuste y el ajuste fino se pueden actuar fácilmente, línea de sombra para el buen corte, las fotocélulas en las partes posteriores de máquinas como guardia de la protección al operador y otras personas, el movimiento del backgauge será controlado y mostrado por E21 NC, el backgauge viene con la caja del reductor
El movimiento solo o continuo está en su opción, puerta eléctrica abierta, máquina parará el trabajo, el tanque de aceite y puerta de gabinete eléctrica venidos con los sellos de goma, garganta venida con la cubierta
La placa de ayuda delantera venida con las bolas, así, facilita el alimentar de la placa
modelo | longitud de corte (milímetros) | cortando el grueso (45 Kgs/mm2) | cortar el grueso (70kkgs/mm2 | ángulo de rastrillo (fijo) | No. de los movimientos/minuto | profundidad de la garganta | No. de mantienen los enchufes | stroek trasero del indicador |
dimensión trasera del indicador (X) (mini tira que corta) |
poder del motor (Kilovatio) |
capacidad del aceite | *width del length*height | altura debajo del piso | peso aproximado (t) |
QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
