Datos del producto:
|
| CORTADORA DE LA PLACA: | ESQUILEO HIDRÁULICO DEL CNC | Voltaje: | 220V/380V |
|---|---|---|---|
| Dimensión (L*W*H): | 3900*2150*2250,3850*1990*2050m m | Anchura de corte máxima (milímetros): | 3200, 4000,6000,2500 |
| Factores de venta dominantes: | Alta exactitud, alta productividad, | nombre: | máquina de corte |
| Cortar el material: | Metal de la aleación | Nombre de producto: | máquina de corte hidráulica del CNC |
| Resaltar: | Servicio de corte hidráulico de la máquina de LAMI-NOVA Nc,máquina de corte hidráulica QC12Y-8x3200 de 3.3t Nc,3.3t QC12Y-10x3200 |
||

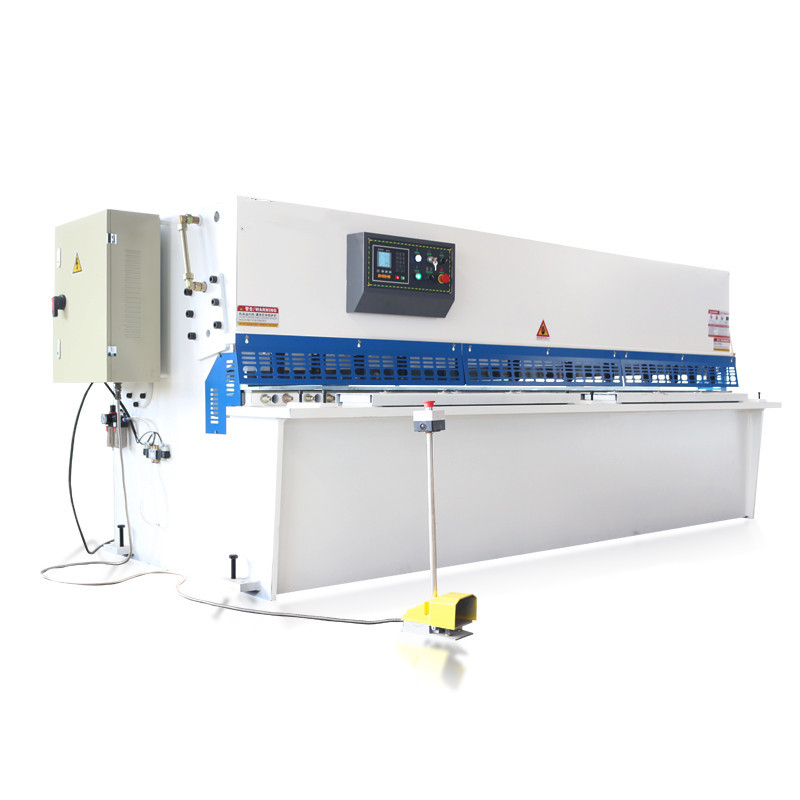

MÁQUINA HIDRÁULICA SC-8X3200, original de corte de DESLIZAMIENTO del ESQUILEO del CNC de la máquina de SHEETHydraulic
Indicador trasero motorizado servo:
Sistema del indicador de la parte posterior 1.CNC con eje de X por los ejes impulsados por motor servos del tornillo de la bola de la CA y en los transportes lineares
2. El indicador trasero tiene bastante bien fuerza y rigidez mecánicas con el tanque-tipo estructura del indicador.
3. Tornillo de alta precisión de la bola y vía guía linear. El diseño particular de la finger-parada, agranda la gama de indicador trasero.
Piezas y dispositivo de protección eléctricos:
1. Aparato de baja tensión de Schneider o de Siemens. De acuerdo con estándares internacionales, seguridad confiable, larga vida, buena
la capacidad antiinterferente, una unidad de la radiación se cabe en gabinete eléctrico.
2. Cerca protectora y el dispositivo de seguridad para asegurar la seguridad de la operación. Tenga un interruptor de pedal movible de la solo-mano, fácil actuar.
3. La protección ligera de la pantalla o la protección del laser es opcional.
El marco completamente soldado con autógena adoptado, la tensión eliminada vibración, la alta rigidez, el sistema de conducción hidráulico, el sistema de la vuelta del cilindro del nitrógeno, el dispositivo robusto y durable, de la cuchilla del hueco de ajuste y el ajuste fino se pueden actuar fácilmente, línea de sombra para el buen corte, las fotocélulas en las partes posteriores de máquinas como guardia de la protección al operador y otras personas, el movimiento del backgauge será controlado y mostrado por E21 NC, el backgauge viene con la caja del reductor
El movimiento solo o continuo está en su opción, puerta eléctrica abierta, máquina parará el trabajo, el tanque de aceite y puerta de gabinete eléctrica venidos con los sellos de goma, garganta venida con la cubierta
La placa de ayuda delantera venida con las bolas, así, facilita el alimentar de la placa
| modelo | longitud de corte (milímetros) | cortando el grueso (45 Kgs/mm2) | cortar el grueso (70kkgs/mm2 | ángulo de rastrillo (fijo) | No. de los movimientos/minuto | profundidad de la garganta | No. de mantienen los enchufes | stroek trasero del indicador |
dimensión trasera del indicador (X) (mini tira que corta) |
poder del motor (Kilovatio) |
capacidad del aceite | *width del length*height | altura debajo del piso | peso aproximado (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
