Datos del producto:
|
| CORTADORA DE LA PLACA: | ESQUILEO HIDRÁULICO DEL CNC | Voltaje: | 220V/380V |
|---|---|---|---|
| Dimensión (L*W*H): | 3900*2150*2250,3850*1990*2050m m | Anchura de corte máxima (milímetros): | 3200, 4000,6000,2500 |
| Factores de venta dominantes: | Alta exactitud, alta productividad, | nombre: | máquina de corte |
| Sistema de control: | Control de Estun E21 NC | Cortar el material: | Metal de la aleación |
| Nombre de producto: | máquina de corte hidráulica del CNC | ||
| Resaltar: | máquina de corte hidráulica Qc12y-12x3200 de 3.3t NC,máquina de corte hidráulica de 3.3t NC,Manual de LAMI-NOVA qc12y-12x3200 |
||

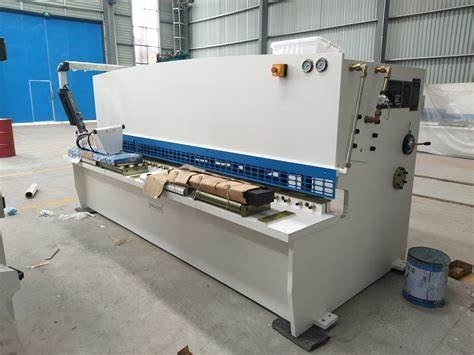

MÁQUINA HIDRÁULICA SC-8X3200 del ESQUILEO del CNC, cortando la máquina de corte para la máquina de corte hidráulica del guillotina del metal
El esquileo hidráulico del haz del oscilación puede cortar toda la clase de hoja de metal para mantener la capacidad de producción más alta con la precisión y la calidad máximas. Más que apenas cortando; El NC es desarrollado por los ingenieros expertos refleja tecnología innovadora con todos los aspectos de él.
1. Lleve - las cuchillas resistentes para el filo superior de la cuchilla 4 y el filo inferior de la cuchilla 4.
2. El pedal portátil del pie es elegible para el corte solo y automático.
3. Regulador System de ESTUN E21s NC.
4. El NC controló el sistema motorizado del backgauge.
5. 600 milímetros motorizaron el sistema trasero del indicador con 0,1 milímetros de exactitud.
6. Brazos de ayuda delanteros con la ranura de T, la regla y la parada del tirón.
7. Ajustar el brazo.
8. Escalas con métrico y pulgadas.
9. Línea de corte iluminación y línea de sombra.
10. Sistema lubricante central.
11. Guardia delantero de la protección del finger apropiado a las normas del CE, lado izquierdo de 1 m plegable e interruptor protegido.
12. Placas de desplazamiento posteriores.
13. Placas de desplazamiento delanteras con los rodamientos en la tabla
El marco completamente soldado con autógena adoptado, la tensión eliminada vibración, la alta rigidez, el sistema de conducción hidráulico, el sistema de la vuelta del cilindro del nitrógeno, el dispositivo robusto y durable, de la cuchilla del hueco de ajuste y el ajuste fino se pueden actuar fácilmente, línea de sombra para el buen corte, las fotocélulas en las partes posteriores de máquinas como guardia de la protección al operador y otras personas, el movimiento del backgauge será controlado y mostrado por E21 NC, el backgauge viene con la caja del reductor
El movimiento solo o continuo está en su opción, puerta eléctrica abierta, máquina parará el trabajo, el tanque de aceite y puerta de gabinete eléctrica venidos con los sellos de goma, garganta venida con la cubierta
La placa de ayuda delantera venida con las bolas, así, facilita el alimentar de la placa
| modelo | longitud de corte (milímetros) | cortando el grueso (45 Kgs/mm2) | cortar el grueso (70kkgs/mm2 | ángulo de rastrillo (fijo) | No. de los movimientos/minuto | profundidad de la garganta | No. de mantienen los enchufes | stroek trasero del indicador |
dimensión trasera del indicador (X) (mini tira que corta) |
poder del motor (Kilovatio) |
capacidad del aceite | *width del length*height | altura debajo del piso | peso aproximado (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
