Datos del producto:
|
| CORTADORA DE LA PLACA: | ESQUILEO HIDRÁULICO DEL CNC | Voltaje: | 220V/380V |
|---|---|---|---|
| Dimensión (L*W*H): | 3900*2150*2250,3850*1990*2050m m | Anchura de corte máxima (milímetros): | 3200, 4000,6000,2500 |
| Factores de venta dominantes: | Alta exactitud, alta productividad, | nombre: | máquina de corte |
| Sistema de control: | Control de Estun E21 NC | Cortar el material: | Metal de la aleación |
| Nombre de producto: | máquina de corte hidráulica del CNC | Tipo: | Cortadora de hoja de metal |
| Componentes de la base: | El llevar, motor | ||
| Resaltar: | Máquina de corte 3.3t de QC11K NC,Las máquinas de corte del NC cargan 3.3t,Máquina de corte 3.3t de la guillotina hidráulica del NC |
||

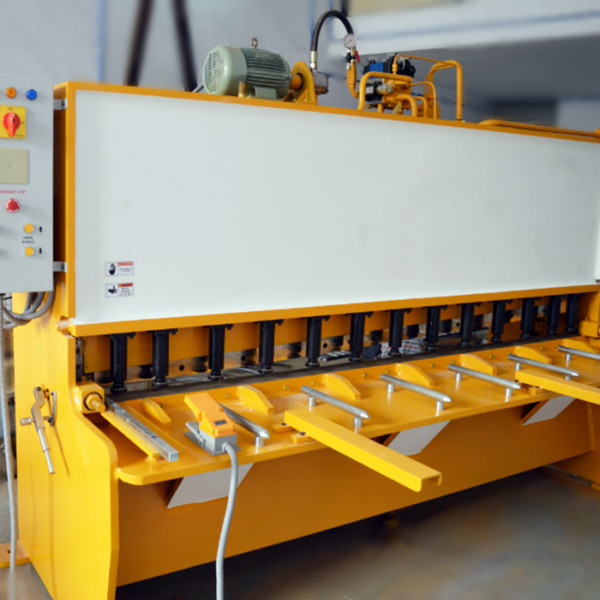

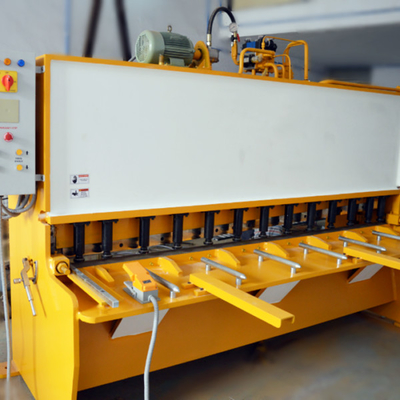

Esquileos HIDRÁULICOS funcionamiento y características de la placa del CNC Goillotine de la MÁQUINA del ESQUILEO del CNC
la polea rodante de tres puntos de la guía 2.Using puede eliminar el hueco de la ayuda, y la precisión del corte del aumento.
el backgauge 5.The es la función de elevación manual diseñada, que es conveniente esquilar la chapa larga.
El marco completamente soldado con autógena adoptado, la tensión eliminada vibración, la alta rigidez, el sistema de conducción hidráulico, el sistema de la vuelta del cilindro del nitrógeno, el dispositivo robusto y durable, de la cuchilla del hueco de ajuste y el ajuste fino se pueden actuar fácilmente, línea de sombra para el buen corte, las fotocélulas en las partes posteriores de máquinas como guardia de la protección al operador y otras personas, el movimiento del backgauge será controlado y mostrado por E21 NC, el backgauge viene con la caja del reductor
El movimiento solo o continuo está en su opción, puerta eléctrica abierta, máquina parará el trabajo, el tanque de aceite y puerta de gabinete eléctrica venidos con los sellos de goma, garganta venida con la cubierta
La placa de ayuda delantera venida con las bolas, así, facilita el alimentar de la placa
| modelo | longitud de corte (milímetros) | cortando el grueso (45 Kgs/mm2) | cortar el grueso (70kkgs/mm2 | ángulo de rastrillo (fijo) | No. de los movimientos/minuto | profundidad de la garganta | No. de mantienen los enchufes | stroek trasero del indicador |
dimensión trasera del indicador (X) (mini tira que corta) |
poder del motor (Kilovatio) |
capacidad del aceite | *width del length*height | altura debajo del piso | peso aproximado (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
