Datos del producto:
|
| CORTADORA DE LA PLACA: | ESQUILEO HIDRÁULICO DEL CNC | Voltaje: | 220V/380V |
|---|---|---|---|
| Dimensión (L*W*H): | 3900*2150*2250,3850*1990*2050m m | Anchura de corte máxima (milímetros): | 3200, 4000,6000,2500 |
| Factores de venta dominantes: | Alta exactitud, alta productividad, | nombre: | máquina de corte |
| Sistema de control: | Control de Estun E21 NC | Nombre de producto: | máquina de corte hidráulica del CNC |
| Tipo: | Cortadora de hoja de metal | ||
| Resaltar: | máquinas de corte de la placa hidráulica 3.3t,Máquina de corte 3.3t del NC de la placa,máquina de corte del NC de la placa 3.3t |
||

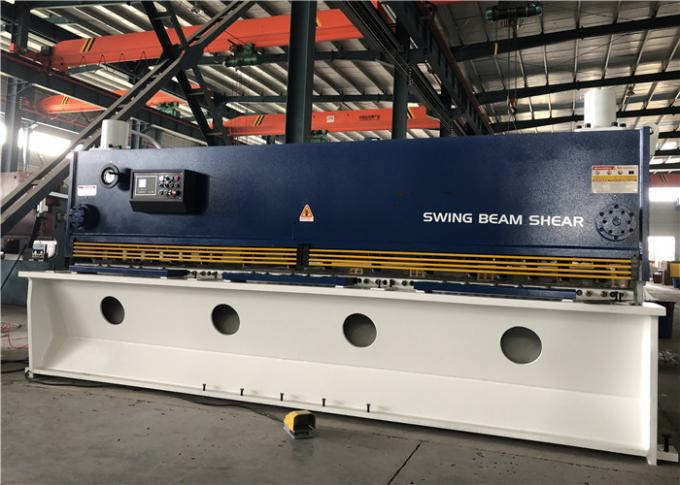

MÁQUINA HIDRÁULICA SC-8X3200, buena máquina de la reducción de precios, máquina de corte del ESQUILEO del CNC de la guillotina
generación 1.The segundo de esquileo.
construcción de la placa de acero 2.Welded, calentando para eliminar la tensión, con rigidez de alta resistencia y buena.
3.Advanced integró el sistema hydráulico con y la calidad excelente del reliabitity.
4.Rapidly, exactamente y convenientemente ajustando la liquidación de la cuchilla por el motor
el ángulo de rastrillo ajustable 5.The puede minimizar la deformación de la placa.
6.As el haz que cortaba se ha diseñado en estructura interno-inclinada, es fácil que las placas caigan abajo y la exactitud de productos puede también ser garantizada.
7.Shearing en secciones, sombra-línea corte.
8.Counter para el indicador trasero motorizado.
dispositivo de la ayuda 9.Back (opcional).
El marco completamente soldado con autógena adoptado, la tensión eliminada vibración, la alta rigidez, el sistema de conducción hidráulico, el sistema de la vuelta del cilindro del nitrógeno, el dispositivo robusto y durable, de la cuchilla del hueco de ajuste y el ajuste fino se pueden actuar fácilmente, línea de sombra para el buen corte, las fotocélulas en las partes posteriores de máquinas como guardia de la protección al operador y otras personas, el movimiento del backgauge será controlado y mostrado por E21 NC, el backgauge viene con la caja del reductor
El movimiento solo o continuo está en su opción, puerta eléctrica abierta, máquina parará el trabajo, el tanque de aceite y puerta de gabinete eléctrica venidos con los sellos de goma, garganta venida con la cubierta
La placa de ayuda delantera venida con las bolas, así, facilita el alimentar de la placa
| modelo | longitud de corte (milímetros) | cortando el grueso (45 Kgs/mm2) | cortar el grueso (70kkgs/mm2 | ángulo de rastrillo (fijo) | No. de los movimientos/minuto | profundidad de la garganta | No. de mantienen los enchufes | stroek trasero del indicador |
dimensión trasera del indicador (X) (mini tira que corta) |
poder del motor (Kilovatio) |
capacidad del aceite | *width del length*height | altura debajo del piso | peso aproximado (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
